初中物理安装串并联电路实验
浏览次数: 308次| 发布日期:12-29 13:45:15 | 初中物理实验
标签:物理实验论文大全,物理实验报告,http://www.350xue.com
初中物理安装串并联电路实验,

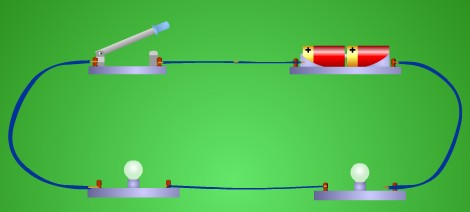

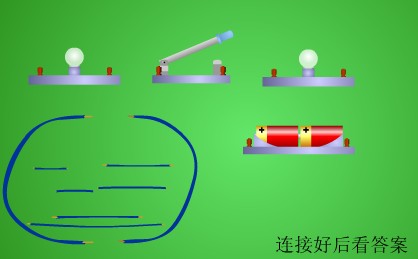

初中物理安装串并联电路实验
注意事项
(1)干电池电源要带电池夹和接线柱,小灯泡也应带灯座和接线柱,以便与导线连接。
(2)开关在接电路前,应放在“断开”位置。在电路检查无误后,进行实验和观察时才可以将开关接通。不观察时应及时断开开关,不要让小灯泡一直亮着,以节约用电。在连接电路时,不能将开关两接线柱直接接到电源的正、负板上,以防止电源被短路造成损坏。
(3)本实验直流电源电压最多用3伏,不允许将别组的电源取来与本组电源串接使用,以防烧坏小灯泡。
(4)用小刀削刮接线的接头时,用力要适当,削刮要细心,防止小刀划破手指。
(5)实验结束,必须养成整理好仪器的良好习惯。
www.350xue.com
实验结论
串联电路中如果有一处断开则整个电路是断开的,并联电路一个支路断开后,其余支路仍然正常工作。
实验考点
判断电路的连接情况是本知识点的一个重要内容。常以选择、作图、填空等题型进行考查。
经典考题
1、根据下图甲、乙两个电路图识别小灯泡是怎样连接的?
www.350xue.com
经典考题答案
1、解:根据串联电路及并联电路特点,我们从甲图上可看出电键闭合后,电流从电源正极流出到a点分成两路,分别经L1和L2后汇合于b再回到电源负极,小灯泡L1和L2分别在两条支路上,所以两盏小灯泡是并联的。
图乙的电路不可直接识别,可以在分析电流方向的基础上,画出它的等效电路,再判断电灯的连接方式。图丙是图乙的等效电路,不难看出L1和L2是并联的。
答案:甲、乙、丙都是并联
2、解:要求将三盏灯并联,开关S1控制电灯L1和L2,因此,在电路中首先应将L1和L2并联,然后把开关S1串联接入,这样开关S1就控制了L1和L2,题目中还要求S2控制三盏灯,那么L3连在前面的并联电路上,再将S2串联在电路的总干路上,这样就能达到目的。
答案:图略
3、当开关S断开时,两灯L1和L2是串联的,电压表测的是L1两端的电压,电压表的示数小于电源电压;当S闭合后,L2被短接,灯L1直接接在电源两端,电压表的示数为电源电压。
答案:应选择B
初中物理安装串并联电路实验
初中物理安装串并联电路实验
注意事项
(1)干电池电源要带电池夹和接线柱,小灯泡也应带灯座和接线柱,以便与导线连接。
(2)开关在接电路前,应放在“断开”位置。在电路检查无误后,进行实验和观察时才可以将开关接通。不观察时应及时断开开关,不要让小灯泡一直亮着,以节约用电。在连接电路时,不能将开关两接线柱直接接到电源的正、负板上,以防止电源被短路造成损坏。
(3)本实验直流电源电压最多用3伏,不允许将别组的电源取来与本组电源串接使用,以防烧坏小灯泡。
(4)用小刀削刮接线的接头时,用力要适当,削刮要细心,防止小刀划破手指。
(5)实验结束,必须养成整理好仪器的良好习惯。
www.350xue.com
实验结论
串联电路中如果有一处断开则整个电路是断开的,并联电路一个支路断开后,其余支路仍然正常工作。
实验考点
判断电路的连接情况是本知识点的一个重要内容。常以选择、作图、填空等题型进行考查。
经典考题
1、根据下图甲、乙两个电路图识别小灯泡是怎样连接的?
www.350xue.com
经典考题答案
1、解:根据串联电路及并联电路特点,我们从甲图上可看出电键闭合后,电流从电源正极流出到a点分成两路,分别经L1和L2后汇合于b再回到电源负极,小灯泡L1和L2分别在两条支路上,所以两盏小灯泡是并联的。
图乙的电路不可直接识别,可以在分析电流方向的基础上,画出它的等效电路,再判断电灯的连接方式。图丙是图乙的等效电路,不难看出L1和L2是并联的。
答案:甲、乙、丙都是并联
2、解:要求将三盏灯并联,开关S1控制电灯L1和L2,因此,在电路中首先应将L1和L2并联,然后把开关S1串联接入,这样开关S1就控制了L1和L2,题目中还要求S2控制三盏灯,那么L3连在前面的并联电路上,再将S2串联在电路的总干路上,这样就能达到目的。
答案:图略
3、当开关S断开时,两灯L1和L2是串联的,电压表测的是L1两端的电压,电压表的示数小于电源电压;当S闭合后,L2被短接,灯L1直接接在电源两端,电压表的示数为电源电压。
答案:应选择B
初中物理安装串并联电路实验
