初中物理测串并联电路电流实验
浏览次数: 344次| 发布日期:12-29 13:45:15 | 初中物理实验
标签:物理实验论文大全,物理实验报告,http://www.350xue.com
初中物理测串并联电路电流实验,
初中物理测串并联电路电流实验
观察与思考
1. 用电流表测电流实验中,接通电路后,发现电流表指针突然向无刻度的一方偏转,这是什么原因。
2. 若电流表指针超过了刻度,或偏转的较小,又是什么原因?

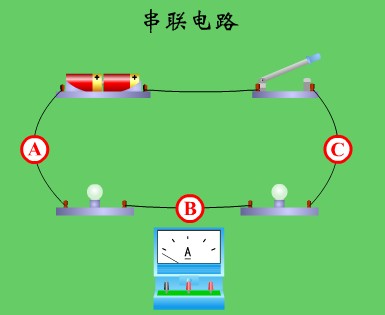

3. 在有两个灯泡组成的串联电路中,要测电路的电流,应将电流表置于何处,若是两个灯泡组成的并联电路,测其中一条支路的电流,电流表应置于何处?
4.电流表正确接入电路中一段,发现读数为零,说明什么问题?
实验目的
(1)练习使用电流表测电路中的电流。
(2)研究串联电路和并联电路中的电流关系。
实验结论
1、在串联电路中电流强度处处相等,
2、在并联电路中,干路中的电流等于各支路电流之和。
实验考点
这个实验的内容,经常以填空、选择、实验探究、计算等形式出现。
经典考题
1、一个小灯泡的电阻是8欧,正常工作时的电压是3.6伏,现在要把这盏灯直接接在4.5伏的电源上能行吗?怎样做才能使这盏灯正常发光?
2、如图所示的电路中,电源电压为9伏且不变,电阻R1=12欧,R2=12欧,R3=6欧,在以下情况中电流表的示数各是多少?
(1)S1、S2都断开时
(2)S1、S2都闭合时
(3)S1闭合,S2断开时
3、现有两只阻值相等的定值电阻R1和R2,一只电压保持不变的电池组、导线若干,试用以上器材设计出两种不同的连接方式分别接在图中虚线框内标有A、B、C、D的有关接线柱上,使它们各组成一个完整电路,并使甲、乙两电路分别都能同时满足以下要求。
(1)在接线柱A、D间正确地接入电池组
(2)当开关S断开时,电流表的示数为I,当开关闭合时,电流表示数为2I
www.350xue.com 观察与思考答案
1. 电流表正负接线柱接反。
2. 电流表量程选择不当,量程的选择应尽量使指针指向三分之二满刻度处。
3. 测串联电路的电流,可将电流表串连接于干路中的任意一处,测并联支路的电流,必须将电流表串连接入该支路。
4. 说明该段电路被断路。电流表可用于检查电路中是否存在断路。

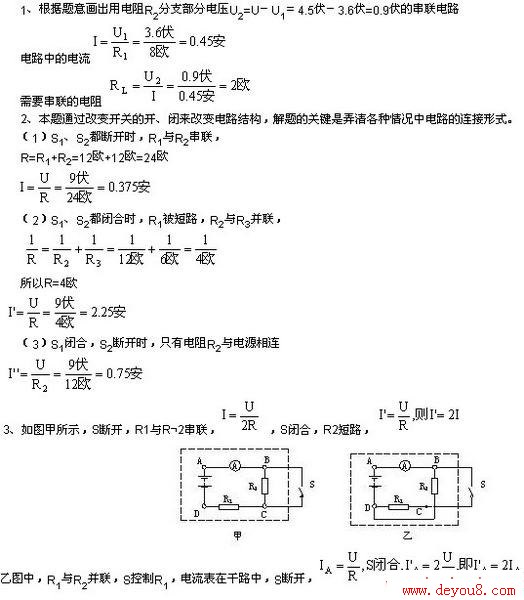

经典考题答案
初中物理测串并联电路电流实验
初中物理测串并联电路电流实验
观察与思考
1. 用电流表测电流实验中,接通电路后,发现电流表指针突然向无刻度的一方偏转,这是什么原因。
2. 若电流表指针超过了刻度,或偏转的较小,又是什么原因?
3. 在有两个灯泡组成的串联电路中,要测电路的电流,应将电流表置于何处,若是两个灯泡组成的并联电路,测其中一条支路的电流,电流表应置于何处?
4.电流表正确接入电路中一段,发现读数为零,说明什么问题?
实验目的
(1)练习使用电流表测电路中的电流。
(2)研究串联电路和并联电路中的电流关系。
实验结论
1、在串联电路中电流强度处处相等,
2、在并联电路中,干路中的电流等于各支路电流之和。
实验考点
这个实验的内容,经常以填空、选择、实验探究、计算等形式出现。
经典考题
1、一个小灯泡的电阻是8欧,正常工作时的电压是3.6伏,现在要把这盏灯直接接在4.5伏的电源上能行吗?怎样做才能使这盏灯正常发光?
2、如图所示的电路中,电源电压为9伏且不变,电阻R1=12欧,R2=12欧,R3=6欧,在以下情况中电流表的示数各是多少?
(1)S1、S2都断开时
(2)S1、S2都闭合时
(3)S1闭合,S2断开时
3、现有两只阻值相等的定值电阻R1和R2,一只电压保持不变的电池组、导线若干,试用以上器材设计出两种不同的连接方式分别接在图中虚线框内标有A、B、C、D的有关接线柱上,使它们各组成一个完整电路,并使甲、乙两电路分别都能同时满足以下要求。
(1)在接线柱A、D间正确地接入电池组
(2)当开关S断开时,电流表的示数为I,当开关闭合时,电流表示数为2I
www.350xue.com 观察与思考答案
1. 电流表正负接线柱接反。
2. 电流表量程选择不当,量程的选择应尽量使指针指向三分之二满刻度处。
3. 测串联电路的电流,可将电流表串连接于干路中的任意一处,测并联支路的电流,必须将电流表串连接入该支路。
4. 说明该段电路被断路。电流表可用于检查电路中是否存在断路。
经典考题答案
初中物理测串并联电路电流实验
