初中化学课外实验 简易电动机的制作
用五合板或厚度为6毫米左右的木板制成底板。

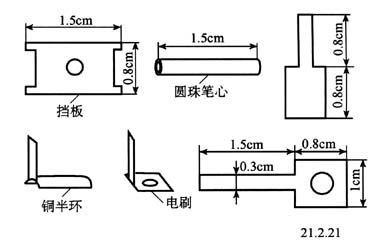

截取一段自行车辐条作转轴。截取一段长1.5厘米的废圆珠笔心套在转轴上。用薄塑料板或厚纸板制成图21.2-21所示形状的挡板,套在转轴两端组成转子线圈的骨架。用直径0.4毫米左右的漆包线在骨架上绕50-60匝制成转子线圈。在转轴的一端绕上几层绝缘胶带做成圆形的换向器骨架。用薄铜片或铁皮按图制成两个半环,用细线将两个铜半环绑扎在换向器骨架上。将转子线圈的两个线头刮去漆皮焊接在铜半环的接线片上,就制成了电动机的转子。
用薄铜片或铁皮照图示尺寸制成两个电刷,连同用直径1.3毫米的裸铜线弯成的接线端子一起钉在底板上。
www.350xue.com

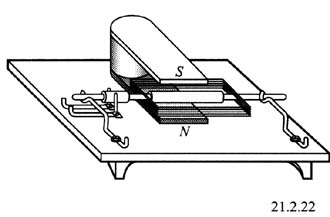

用直径1.3毫米的裸铜线弯成如图21.2-22所示的转子支架,用小钉钉在底板上。
将蹄形磁铁放置在底板上使转子线圈位于磁铁两极间。将转子放置在支架上,使电刷与换向器接触良好。接通电源后,转子就会连续转动。改变磁场方向或电流方向时转动方向改变。当磁铁向远离转子的方向移动时,转子的转速变慢。
附件:
(1)铁屑一小盒。用于演示永磁铁的磁场和电流的磁场。
(2)小钩。用铜丝或铁丝弯成如图21.2-23所示的小钩,用于演示带电体的相互作用。
(3)废圆珠笔心2根。用于演示摩擦起电和带电体的相互作用。
(4)小灯泡3个。
(5)氖管1个。
(6)学具盒。用厚纸板或木板制成小盒,将组合学具的全部元件放置于内,以便于携带和保管。
