【器材】
用红、绿透明纸包的小灯泡(2.5V、0.3A)各1个,开关,电铃,滑动变阻器各1个,干电池4节(或蓄电池组或低压电源),示教板。
【操作】

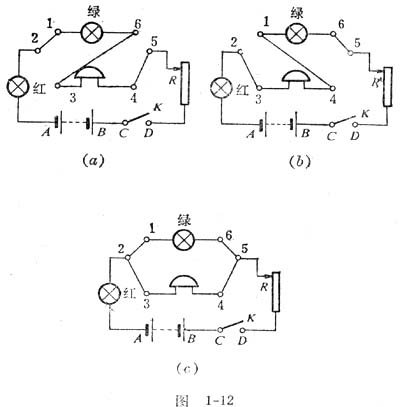

(1)用绿灯和电铃作为用电器,作串联、并联连接,红灯作为电流的指示。参考电路图如图1-12(a)、(b)、(c)。
www.350xue.com
(2)把上述三图连成下列各图,让学生判别是断路还是短路?

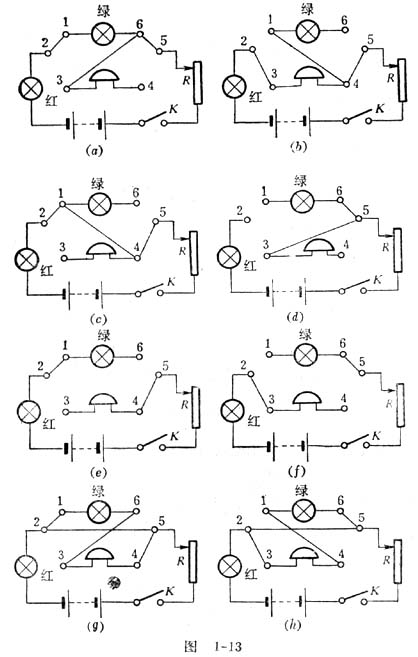

①绿灯和电铃两用电器作串联连接时,断路和短路的几种可能电路如图1-13(a)~(h)。
www.350xue.com
当K闭合时,图(a)和(b)中两个用电器只有一个连接在电路里,红指示灯都亮,(a)中绿灯亮,电铃不响。(b)中绿灯不亮,电铃响。
图(c)和(d)中,虽然红指示灯亮,但作为用电器的电铃不响,绿灯不亮,这是由于这两个用电器部分断路了,也就是说这两个用电器都未连进电路。
图(e)和(f)中,由于电路断开,整个电路中无电流,红指示灯也不亮。
图(g)和(h)中,绿灯和电铃都接进了电路,当K闭合后,红指示灯亮,但由于电路在2.5之间短路,电流不经过电铃和绿灯,直接从5到2再回到电源负极。

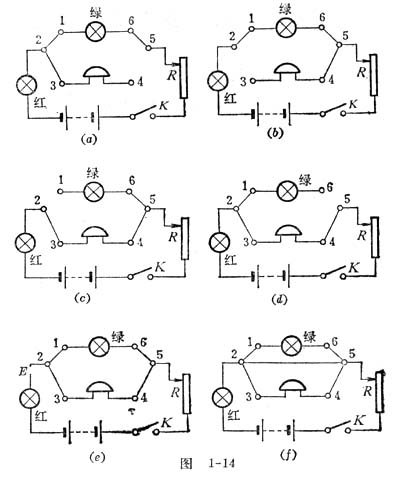

②绿灯和电铃两用电器并联时,断路和短路的几种可能电路如图1-14所示。
www.350xue.com
在(a)与(b)中,闭合K后,红指示灯与用电器绿灯都亮,而电铃不响,电铃支路断路。
在(c)与(d)中,绿灯的支路是断路。在(a)、(b)、(c)、(d)中属于部分支路断路,所以干路中有电流,一部分用电器能工作,仅是断开支路的用电器不能工作。
在图(e)中,电铃和绿灯虽都并联进电路,但干路中某处断开,如图(e)中的E处,当K闭合后,红指示灯和用电器绿灯都不亮,电铃也不响。干路断路时,整个电路上的用电器都不能工作。
在图(f)中,当K闭合后,红指示灯亮,而电铃和绿灯虽并联进电路,且电路也闭合,但电流不流经电钞和绿灯,电路2与5间被导线短路。
