高中物理光通讯实验设计
浏览次数: 779次| 发布日期:12-29 13:45:15 | 高中物理实验
标签:高中物理实验大全,高中物理电学实验,http://www.350xue.com
高中物理光通讯实验设计,
高中物理光通讯实验设计

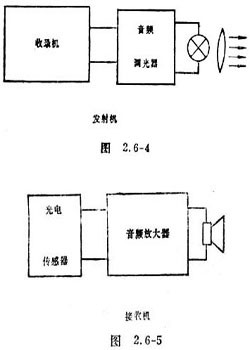

取两台收音机,或者是两台收录机,稍加部分元件,分别做成光讯号的发射和接收装置,其方框图如图2.6-4和图2.6-5所示。
(1)光讯号发射机的构造及原理

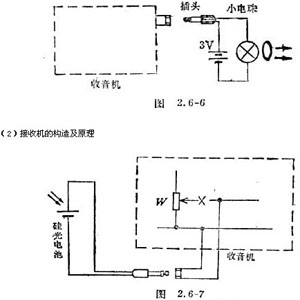

用两节干电池与一只小电珠(2.5V)串联起来,接在一只话筒插头上,然后将这个插头插入收音机的耳塞插孔,也就是以小电珠串接干电池代替收音机的扬声器,部分电路如图2.6-6所示。当收音机放音时,音频电流将流过小电珠,在原有直流电的基础上叠加了信号电流,从而使小电珠的亮度受音频信号调制,光作为信号的载体发射出去。
www.350xue.com
将半导体收音机音量电位器W的动臂线断开,如图2.6-7所示加接一只耳机插孔,另将一只硅光电池接在耳机插头上,并把插头插入插孔,在硅光电池外加一个遮光罩。当光信号照在光电池上时,通过光电池转换为电信号,输送到后级的低频放大和功率放大器中,经放大后推动扬声器发出信号声响。
(3)实验方法
调节发射机小电珠前的凸透镜,使光会聚在接收机的光电池上。然后把电珠插头拔出,从收录机的扬声器中播出声音。再把插头插入插孔,扬声器中的声音消失了。接通接收机的电源,可以从接收机的扬声器听到发射机传递出的信号,此时,再用一块板遮挡住发射机电珠的光线,则接收机中的声音消失。抽出挡板,接收机又恢复播音。由此说明光通讯的一般原理。
高中物理光通讯实验设计
高中物理光通讯实验设计
取两台收音机,或者是两台收录机,稍加部分元件,分别做成光讯号的发射和接收装置,其方框图如图2.6-4和图2.6-5所示。
(1)光讯号发射机的构造及原理
用两节干电池与一只小电珠(2.5V)串联起来,接在一只话筒插头上,然后将这个插头插入收音机的耳塞插孔,也就是以小电珠串接干电池代替收音机的扬声器,部分电路如图2.6-6所示。当收音机放音时,音频电流将流过小电珠,在原有直流电的基础上叠加了信号电流,从而使小电珠的亮度受音频信号调制,光作为信号的载体发射出去。
www.350xue.com
将半导体收音机音量电位器W的动臂线断开,如图2.6-7所示加接一只耳机插孔,另将一只硅光电池接在耳机插头上,并把插头插入插孔,在硅光电池外加一个遮光罩。当光信号照在光电池上时,通过光电池转换为电信号,输送到后级的低频放大和功率放大器中,经放大后推动扬声器发出信号声响。
(3)实验方法
调节发射机小电珠前的凸透镜,使光会聚在接收机的光电池上。然后把电珠插头拔出,从收录机的扬声器中播出声音。再把插头插入插孔,扬声器中的声音消失了。接通接收机的电源,可以从接收机的扬声器听到发射机传递出的信号,此时,再用一块板遮挡住发射机电珠的光线,则接收机中的声音消失。抽出挡板,接收机又恢复播音。由此说明光通讯的一般原理。
高中物理光通讯实验设计
