用电磁打点计时器测量自由落体的重力加速度,

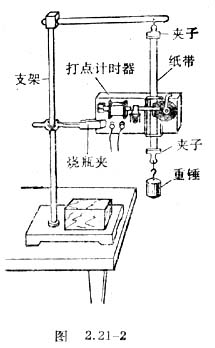

【目的和要求】 测定自由落体的重力加速度。 【仪器和器材】 方座支架(J1102型),电磁打点计时器(J0203型),直尺,重锤,夹子,学生电源(J1202型)。 【实验方法】 1.将方座支架放于水平桌的边沿,打点计时器固定于支架的下端并位于竖直平面内。支架底座上放一重物以保持支架的稳定。打点纸带上端穿过计时器的限位孔,并用夹子固定起来,下端通过夹子悬挂一重锤,如图2.21-2。 2.接上电源,闭合开关。待打点计时器工作稳定后,放开上面的夹子让重锤带着纸带自由下落。这时计时器在纸带上打下了一系列点。重复实验,可得几条打点纸带。 3.在纸带上选取5-6个点,分别求出打点计时器在打这几个点时,重锤下落的速度及对应的时刻,把乘出的结果在坐标纸上以t为横坐标,以v为纵坐标,画出各点。再根据这些点画直线,直线的斜率即为利用该纸带测出的重力加速度的值。然后利用另外几条纸带分别求出重力加速度的值,最后求出这些重力加速度值的平均值,即为该地区的重力加速度值。
用电磁打点计时器测量自由落体的重力加速度
【目的和要求】 测定自由落体的重力加速度。 【仪器和器材】 方座支架(J1102型),电磁打点计时器(J0203型),直尺,重锤,夹子,学生电源(J1202型)。 【实验方法】 1.将方座支架放于水平桌的边沿,打点计时器固定于支架的下端并位于竖直平面内。支架底座上放一重物以保持支架的稳定。打点纸带上端穿过计时器的限位孔,并用夹子固定起来,下端通过夹子悬挂一重锤,如图2.21-2。 2.接上电源,闭合开关。待打点计时器工作稳定后,放开上面的夹子让重锤带着纸带自由下落。这时计时器在纸带上打下了一系列点。重复实验,可得几条打点纸带。 3.在纸带上选取5-6个点,分别求出打点计时器在打这几个点时,重锤下落的速度及对应的时刻,把乘出的结果在坐标纸上以t为横坐标,以v为纵坐标,画出各点。再根据这些点画直线,直线的斜率即为利用该纸带测出的重力加速度的值。然后利用另外几条纸带分别求出重力加速度的值,最后求出这些重力加速度值的平均值,即为该地区的重力加速度值。
